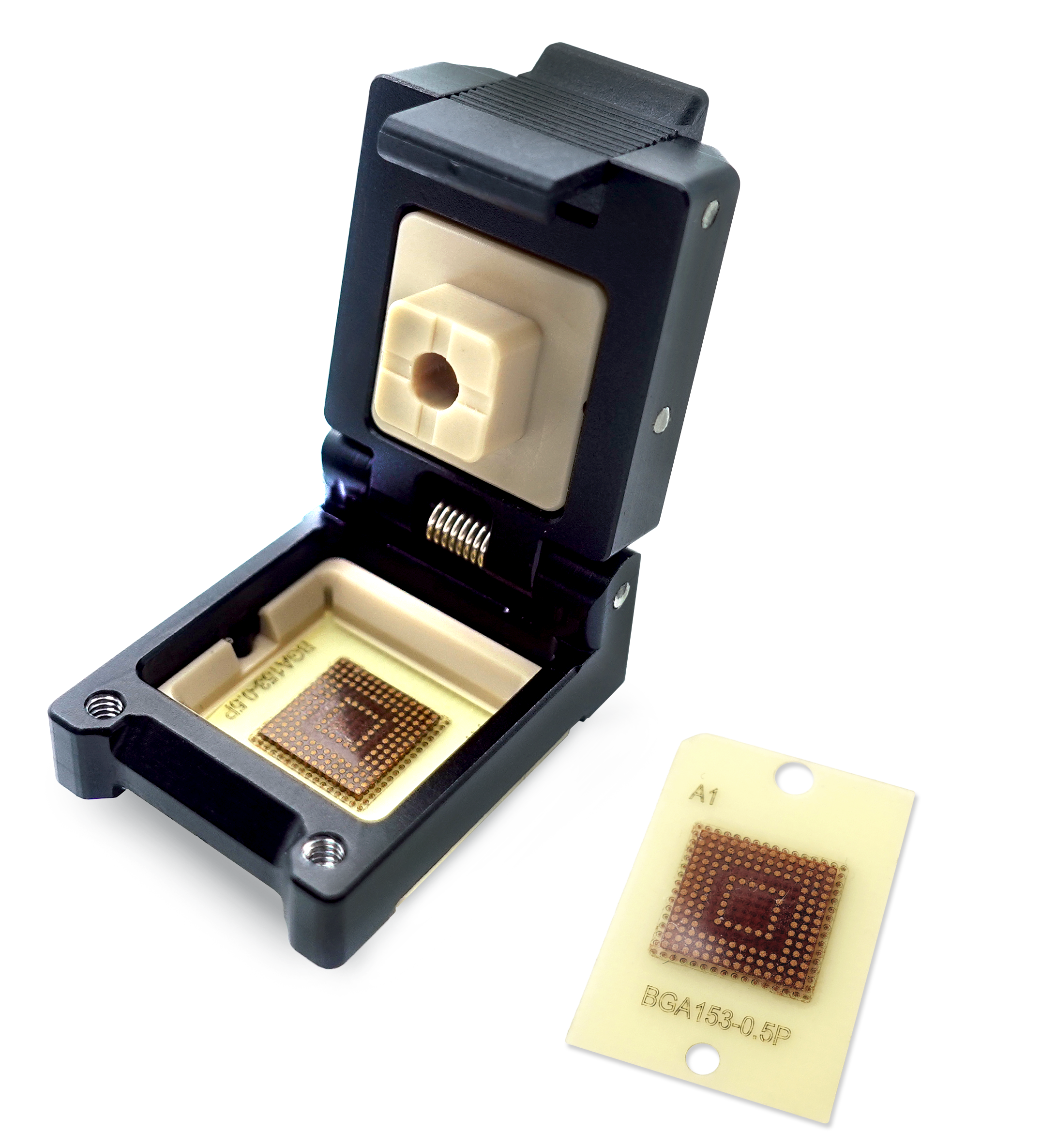

PCRクラムシェルソケット

モデル名 : PCR Clamshell Socket
PCRクラムシェルソケットは、高精度インジェクション成形技術と高性能導電性ゴム(PCR)を組み合わせた設計で、コストパフォーマンスに優れた高性能なテストソリューションを提供します。
複数の仕様およびモデルをご用意しております







製品詳細

PCRクラムシェルソケットは、高精度インジェクション成形技術と高性能導電性ゴム(PCR)を組み合わせた設計で、コストパフォーマンスに優れた高性能なテストソリューションを提供します。優れた広帯域特性と低抵抗特性を備えており、エンジニアリングテスト、プログラミング、チップ解析などの用途に特に適しています。

DediProgは、市場で最も一般的なICパッケージサイズを網羅する製品仕様を一式で提供しており、さまざまなテストニーズに対応します。




その他の仕様やカスタム要件については、sales@dediprog.com までお気軽にお問い合わせください。




製品特徴

DediProgのPCRクラムシェルソケットは、自社開発のPCRを採用しており、いくつかの。優れた機能を備えております。



  1. 高速伝送と低抵抗
    PCRは、広帯域、高速、低抵抗といった優れた電気特性を備えており、高精度なテスト環境に特に適しています。

  2. 非圧痕型接触設計
    PCRは、ICパッドやバンプへのプローブ痕を防ぎ、部品の信頼性と機能性をさらに保護します。

  3. 容易な交換と効率性の向上
    シンプルで直感的な交換プロセスにより、PCRはメンテナンスを容易にし、故障のリスクと全体的なコストを大幅に削減します。

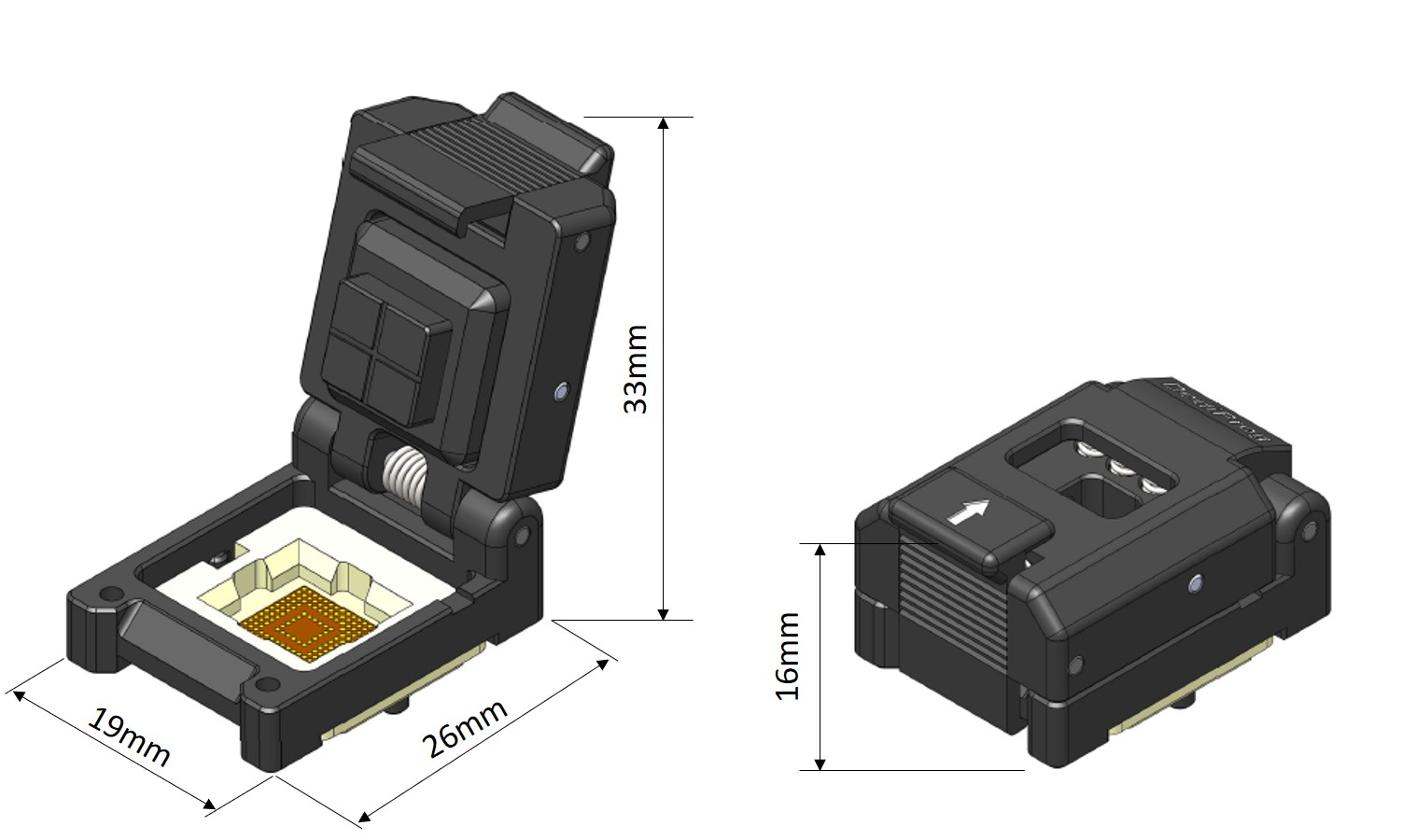

製品仕様

PCRクラムシェルソケット

ICパッケージBGA, QFN
ICサイズ幅2x2mm ~13x13mm
ピン数2 ~ 500
ピッチ0.35mm ~ 2.54mm
帯域幅-1dB @ 60GHz
動作温度 -55℃ ~ 135℃

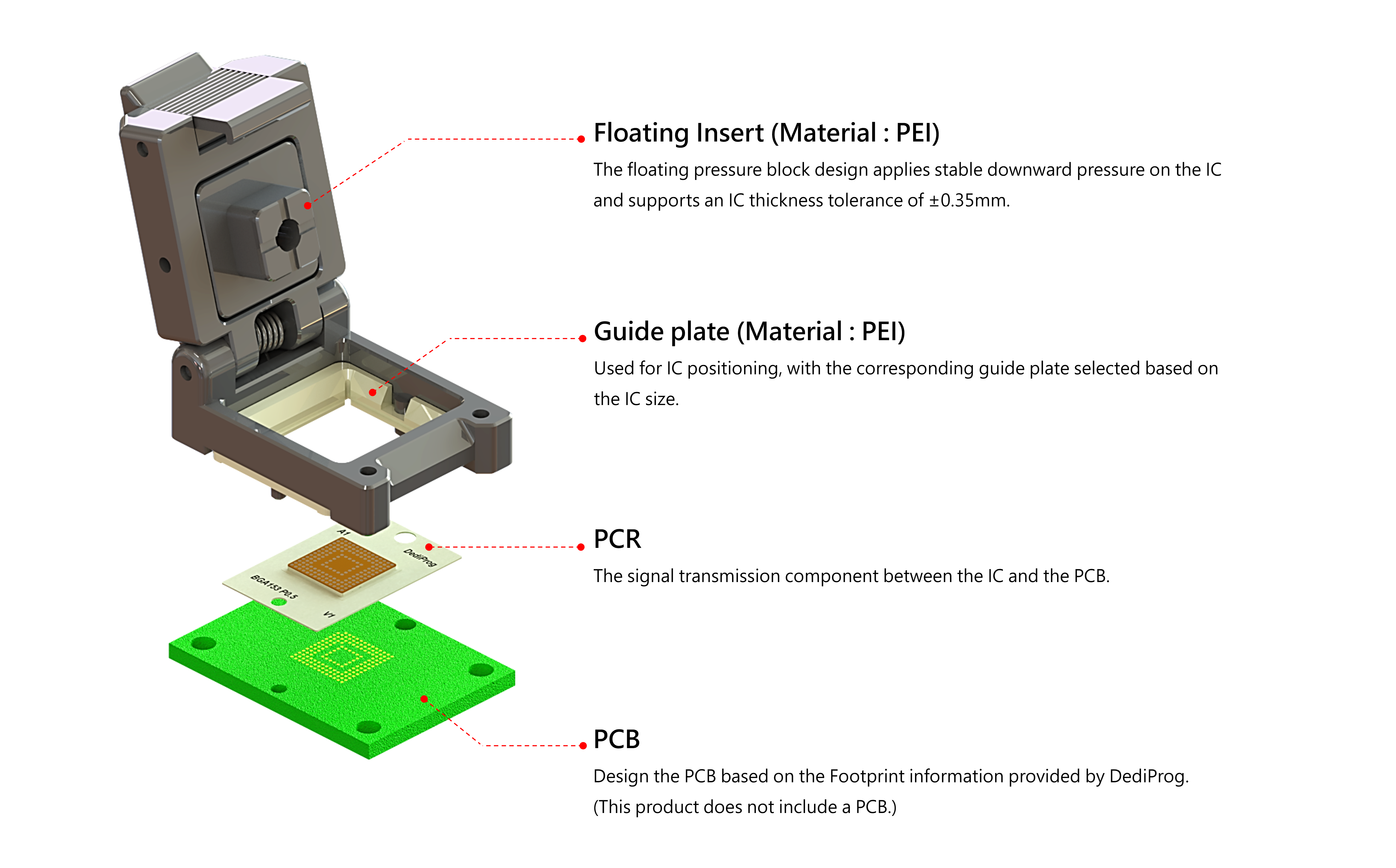

製品部位

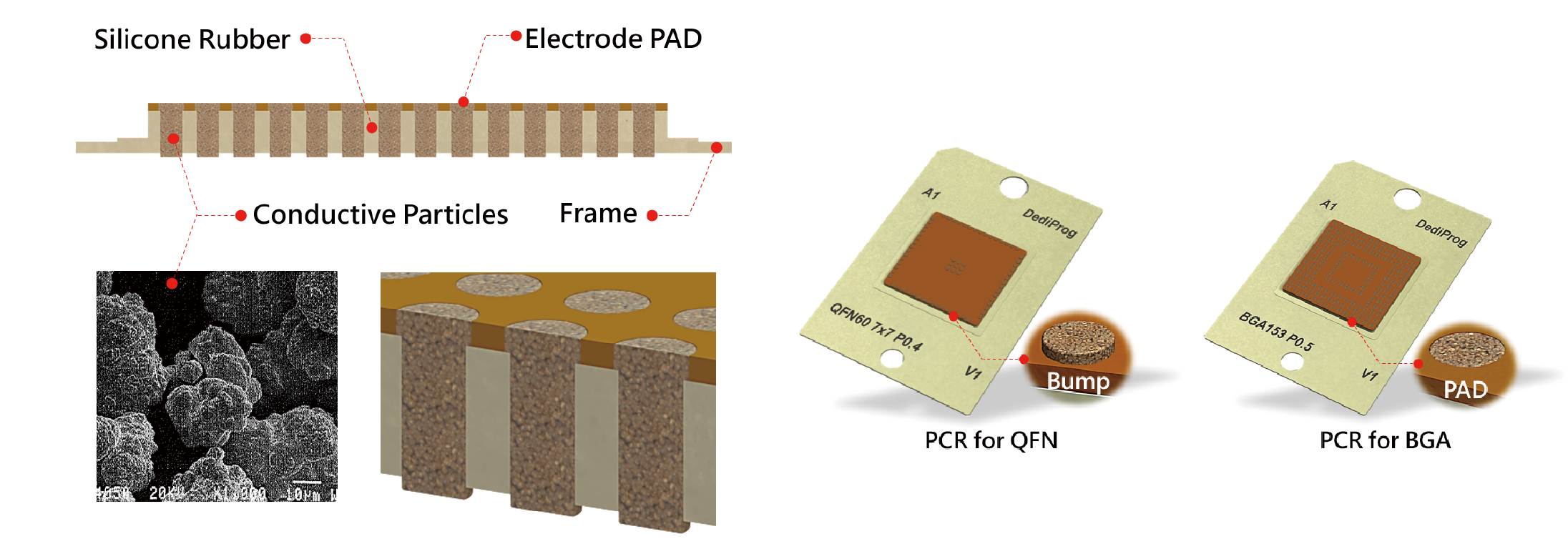

ソケット上のPCR

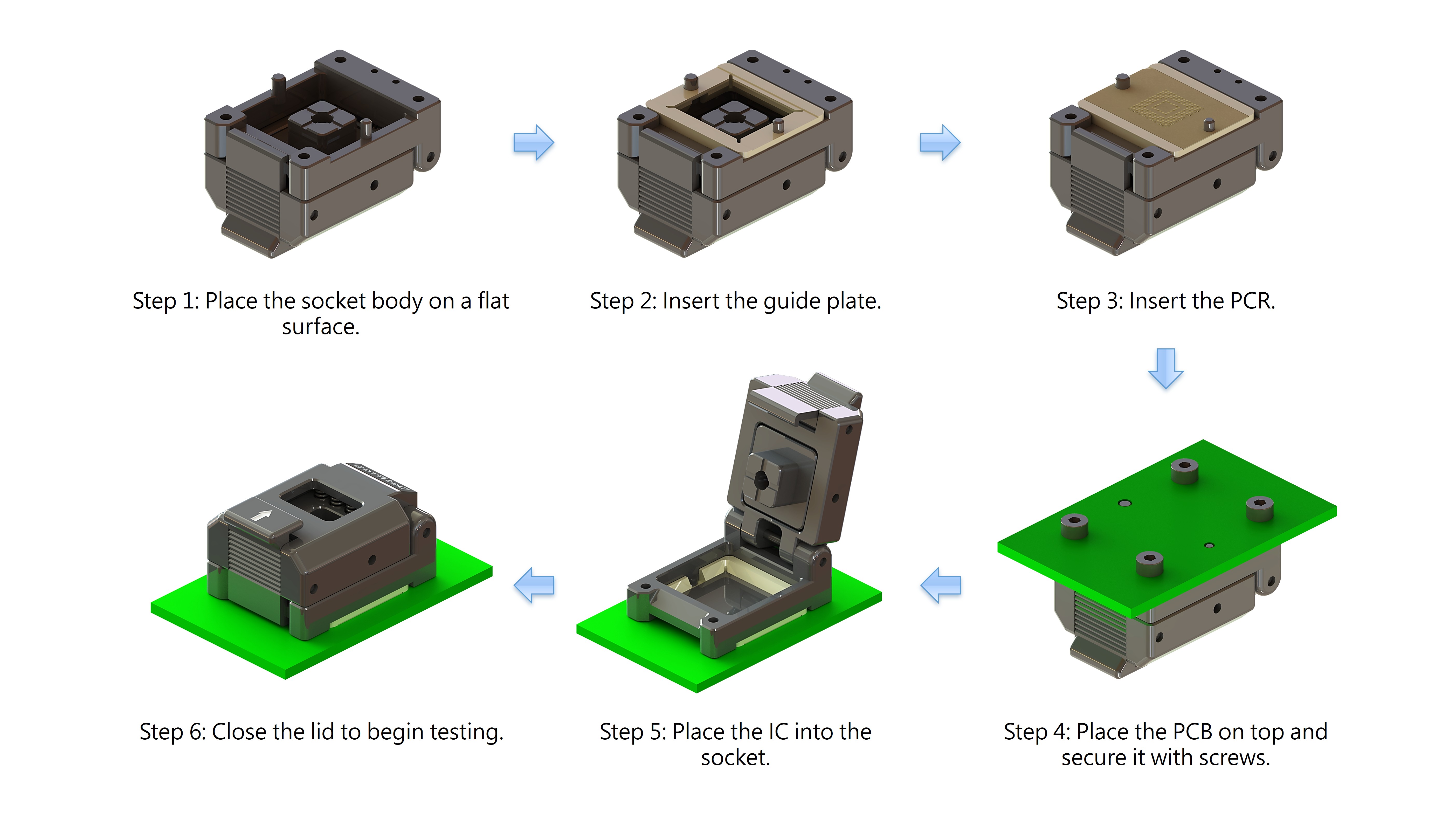

取付手順



お問い合わせ

お客様に最適なソリューションで、完璧なICテストを実現しましょう。
