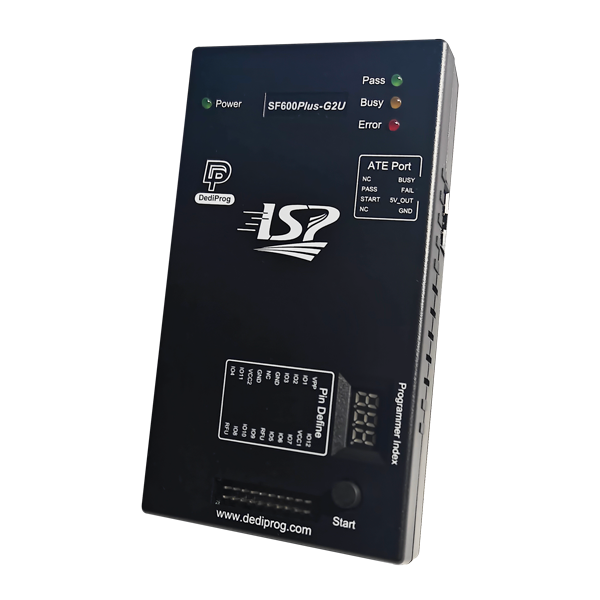

Programador ISP SF600Plus-G2U

Model Name : SF600Plus-G2U
SF600Plus-G2U es un programador universal de alta velocidad ISP que se adapta a los modos ISP y offline. Es fácil de integrar en las líneas de producción EMS, ofreciendo salidas continuas a plataformas de prueba de programación en línea ICT/FCT.
Este artículo no está disponible para compra en línea.



Características del SF600Plus-G2U

El SF600Plus-G2U es un programador universal de alta velocidad ISP diseñado específicamente para modos de programación en sistema (ISP/programación en placa) y programación autónoma, compatible con MCU, FPGA, CPLD, SPI NOR Flash, SPI NAND Flash y EEPROM. Permite la programación en línea para producción en masa a través del control USB o del puerto ATE, facilitando la integración fácil en las líneas de producción. Además de ser compatible con la programación SPI original, también añade una aplicación dedicada de programación en placa para ISP, lo que facilita su aplicación en plataformas de programación y prueba integradas en ICT/FCT en línea.



Aspectos destacados del SF600Plus-G2U

  1. Soporta tipos de IC:
    MCU, FPGA CPLD, SPI NOR Flash, SPI NAND Flash, EEPROM
  2. Múltiples protocolos de comunicación de programación:
    SWD, JTAG, DAP, UART, I2C, CAM, LIN y más.
  3. Programación sincronizada:
    Admite programación asincrónica simultánea a través de múltiples programadores y placas PCB.
  4. Amplio voltaje de programación:
    El rango admite una configuración de voltaje desde un mínimo de 1.2V hasta un máximo de 12V.
  5. Personalización:
    Admite la ejecución de scripts personalizados por el usuario para el proceso de programación.
  6. Amplios escenarios de uso:
    Admite el modo de proyecto para programación autónoma y proporciona un puerto ATE para el control del modo de producción en línea en modo autónomo.



Instrucciones de compra del SF600Plus-G2U




Aviso:

* El SF600Plus-G2U es totalmente compatible con el Programador de Flash SPI SF600Plus-G2. Para obtener especificaciones detalladas, visite la página del SF600Plus-G2.

* El SF600Plus-G2U está disponible solo para usuarios que hayan adquirido la licencia del dispositivo. Si necesita más soporte, póngase en contacto con nosotros a través de sales@dediprog.com.





Escenarios de Aplicación de Programación en el Sistema








Especificaciones de Hardware




Artículo

Descripción


 ArquitecturaArquitectura ARM y FPGA de alto rendimiento
 Memoria EmbebidaMemoria de 4GB
 Interfaz de Conexión PCUSB 2.0 de alta velocidad Tipo-C, puerto Ethernet
 Interfaz ATESeñales IO de estado y control para las señales Start/Pass/Busy/Error de señales TTL de 5V
 Interfaz de ProgramaciónProgramación en el Sistema (ISP) / Modo Fuera de Línea (solo adaptador de socket SPI compatible)
 Tipos de IC SoportadosEEPROM, SPI NOR/NAND Flash, MCU, FPGA CPLD, y más
 Interfaz de OperaciónIndicadores LED que muestran el estado de Power/Pass/Busy/Error; botón de inicio
 Rango VCC11.2 to 4.5V





Especificaciones de Software




Artículo

Descripción


 Software OperativoDPISP GUI / DPISP CLI
 Sistema OperativoWindows 8/8.1/10/11
 Formato de Archivo SoportadoBinary, Intel Hex, Motorola, etc.
 Funciones de ProgramaciónComprobación de Vacío, Borrado, Programación, Verificación, Modo de Ingeniería y Modificación de Registro de Opciones
 Edición de ScriptSoporta la edición de scripts en ejecución, adecuado para escenarios de producción en línea
 Otra VentajaConveniente para que los usuarios realicen un desarrollo secundario





Puerto de Control








Opciones de Software

El conjunto de herramientas de software USB SF600Plus-G2U ofrece alta flexibilidad y cumple con los requisitos más exigentes para ingeniería y producción.

Modo CLI


Ideal para la depuración o verificación por parte de ingenieros a través de la línea de comandos.

Modo de Ingeniería GUI


Diseñado para que los clientes de la electrónica programen ICs utilizando scripts finalizados.

Modo de Producción GUI


Perfecto para producción en masa, disponible en modos en línea y fuera de línea (independiente).



Empaque Estándar



  1. SF600Plus-G2U Programador x 1
  2. Cable USB 2.0 de 100 cm (A Macho - C Macho) x 1
  3. Adaptador de corriente (incluye enchufes para EE. UU. y UE) x 1
  4. Cable Pin 2x10 a 2x10 x 1
  5. Cable Pin 2x4 a 2x4 x 1
  6. DPISP-CB-20-1 x 1
  7. Placa inferior del socket NuProgPlus x 1
  8. Tarjeta de producto (manual de usuario y código QR con información) x 1
