PCB/R Socket測試治具

品名 : PCB/R Socket
岱鐠的 PCB/R Socket 為一款高精度 IC 測試治具，可直接焊接於 PCB 上，無需反覆焊接與解焊，便可在同一片電路板上靈活進行多顆 IC 的測試。
此商品無提供線上購買，如需了解更多，請洽客服專員
聯絡我們

功能介紹

岱鐠科技推出的 PCB/R Socket 是一款高精度 IC 測試治具，只需將治具直接焊接於 PCB 上，即可在同一片電路板上快速更換多顆 IC 進行測試，無需重複焊接與拆焊 IC，大幅簡化測試流程並提升效率。

此測試座採用岱鐠自研的導電膠（Pressure Conductive Silicone Rubber, PCR），具備高頻寬與低電阻等特性，並可避免對 IC 錫球造成壓痕或損傷，有效提升接觸壽命與元件保護性。

→ 了解在 PCB 上進行 IC 測試時常見的挑戰





產品特色

岱鐠科技的 PCB/R Socket 採用自研導電膠（PCR），提供高效率且穩定可靠的 IC 測試方案。主要特點如下：



  1. 焊接式設計提升測試效率
    PCB/R Socket 可直接焊接於 PCB 板上，無需螺絲鎖附，既可節省板上空間，也能簡化組裝流程。完成Socket安裝定位後，即可直接放入 IC 進行測試，大幅節省傳統 IC 焊接／解焊作業時間，特別適合需要頻繁更換測試樣品的研發或驗證階段。

  2. 降低元件損壞風險
    IC 無需焊接即可直接放入 PCB/R Socket 進行測試，有效避免高溫與插拔摩擦對IC或PCB板造成的潛在損傷。此外，此測試治具採用無針腳設計的自研導電矽膠，接觸過程中不會在錫球上留下壓痕，進一步保護元件接點的完整性。

  3. 小尺寸設計與架空結構，節省測試空間

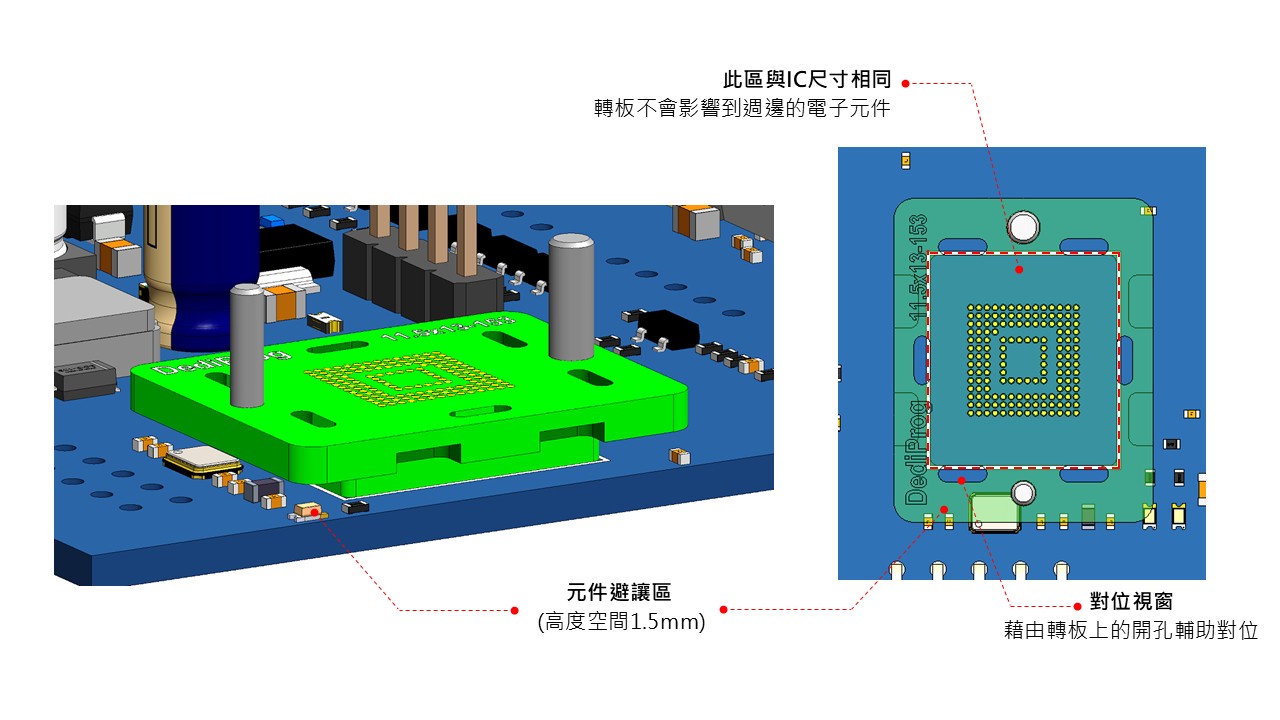

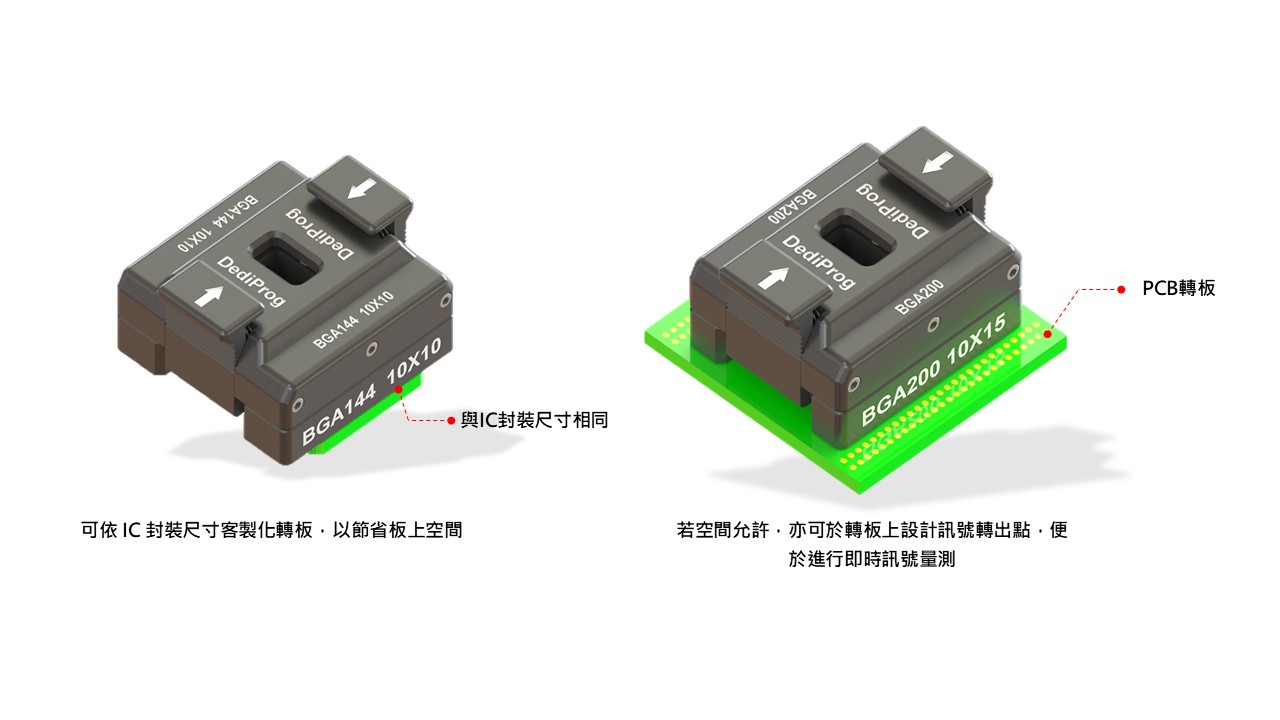

    PCB 轉板可依 IC 封裝尺寸客製化，尺寸可與 IC 相同，有效節省板上空間。若空間允許，亦可於轉板上設計訊號轉出點，便於進行即時訊號量測。此外，轉板底部設有 1.5mm 高的元件避讓區，可避免干涉周邊元件，尤其適用於高密度佈局的 PCB板。

  4. 採用高品質導電膠
    PCB/R Socket採用岱鐠自研的導電膠（PCR），具備高傳輸率、低阻抗與穩定訊號傳輸性能。→ 深入了解岱鐠導電膠的效能與應用優勢




規格 SPEC

PCB/R Socket

接觸元件 導電膠 PCR (Pressure Conductive Silicone Rubber)
適用IC封裝BGA, QFN
適用IC尺寸2x2mm ~13x13mm
最大引腳數500
最小間距0.35mm
頻寬-1dB @ 60GHz
操作溫度 -55℃ ~ 135℃

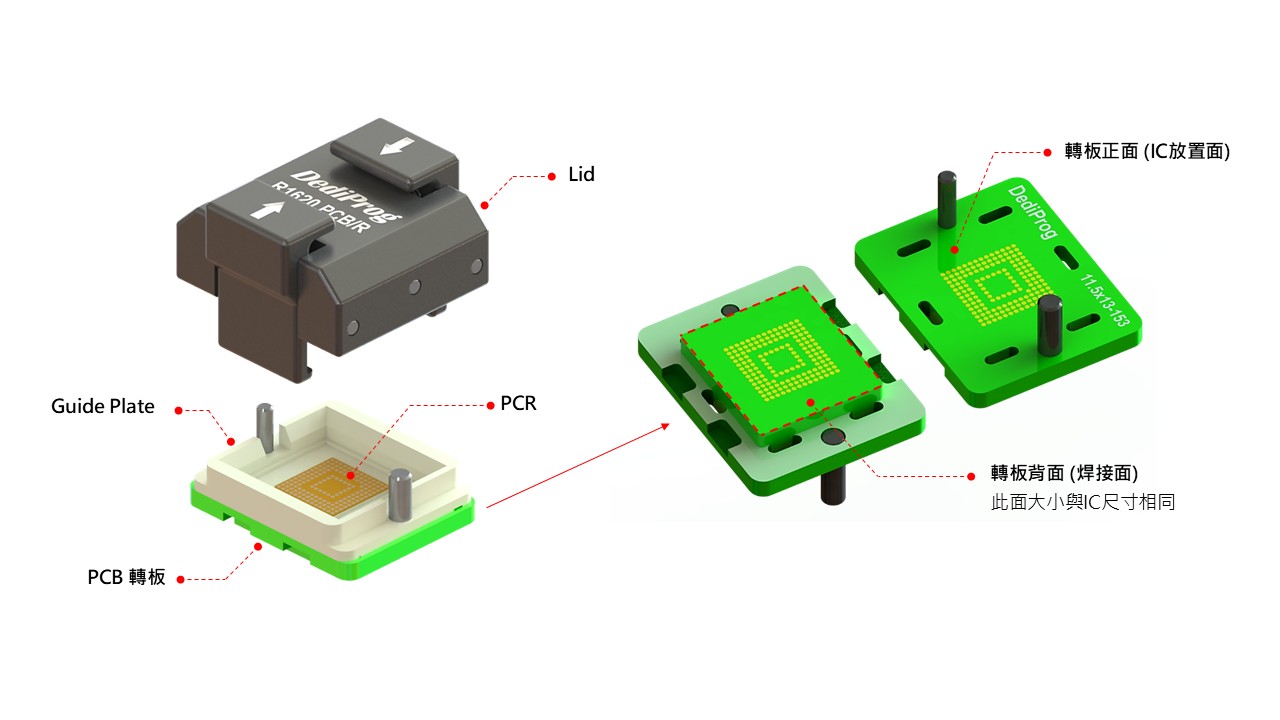

產品結構

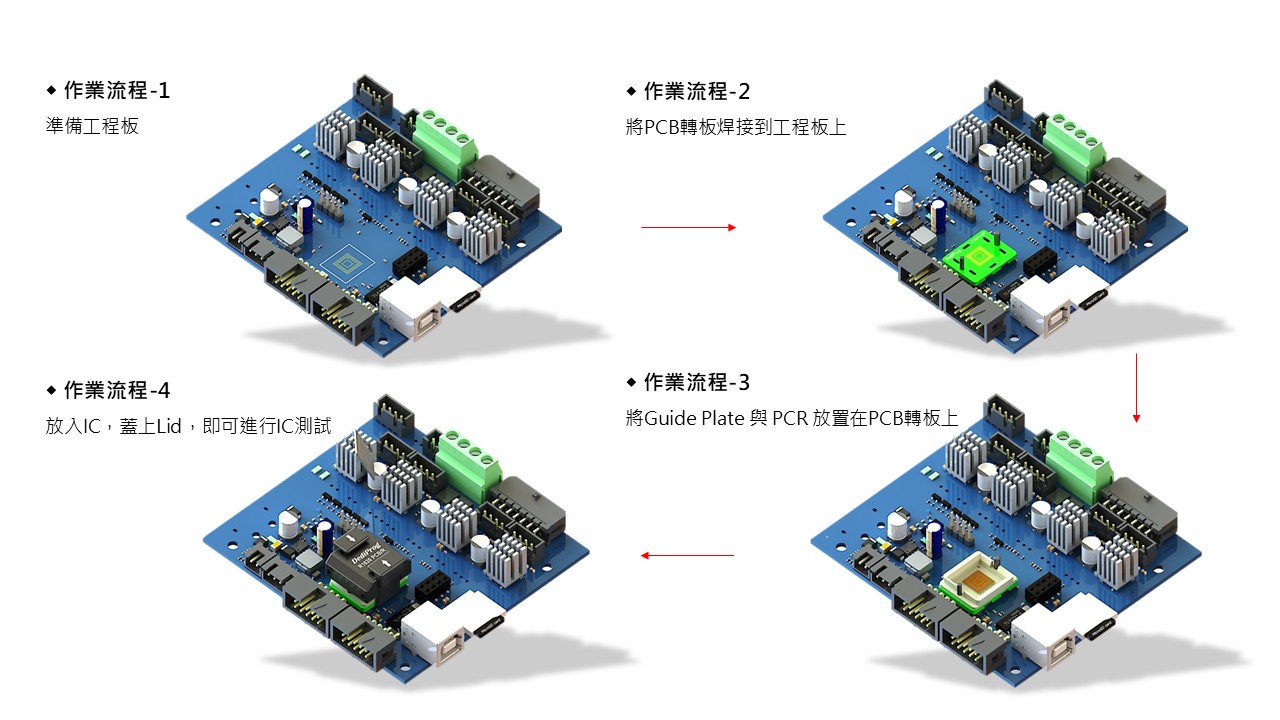

組件安裝步驟
