PCR Clamshell Socket
品名 :
PCR Clamshell Socket
PCR Clamshell Socket掀蓋型測試治具，使用精密射出成型技術並結合高性能導電膠（PCR），提供低成本且高效能的測試解決方案。
PCR Clamshell Socket掀蓋型測試治具，使用精密射出成型技術並結合高性能導電膠（PCR），提供低成本且高效能的測試解決方案。
多種型號可選
功能介紹
PCR Clamshell Socket掀蓋型測試治具，使用精密射出成型技術並結合高性能導電膠（PCR），提供低成本且高效能的測試解決方案。其卓越的高頻寬與低電阻特性，特別適用於工程測試、程式燒錄、晶片分析等應用。
岱鐠已開發出完整的產品規格，涵蓋市場主流IC封裝尺寸，充分滿足各類測試需求。
 |
產品特色
岱鐠推出的 PCR Clamshell Socket 掀蓋式測試座，採用自主研發的高性能導電膠（PCR），帶來多項卓越優勢，為您的測試需求提供最佳解決方案：
- 高傳輸速率與低電阻
導電膠具備高頻、高速、低電阻的電氣特性，特別適用於高精度測試環境。
- 無壓痕接觸設計
導電膠可避免在 IC 的 PAD 或 Bump 上留下壓痕（probe mark），有效保護晶片表面，進一步保護元件的完整性和功能性。
- 快速更換效率升級
導電膠更換流程簡單，操作直覺，維護更輕鬆，大幅降低停機風險與維護成本。
規格 SPEC
PCR Clamshell Socket | |
| 適用IC封裝 | BGA, QFN |
| 適用IC尺寸 | 2x2mm ~ 13x13mm |
| 引腳數量 | 2 ~ 500 |
| 最小間距 Pitch | 0.35mm ~ 2.54mm |
| 頻寬 Bandwidth | -1dB @ 60GHz |
| 操作溫度 Operating Temp. | -55℃ ~ 135℃ |

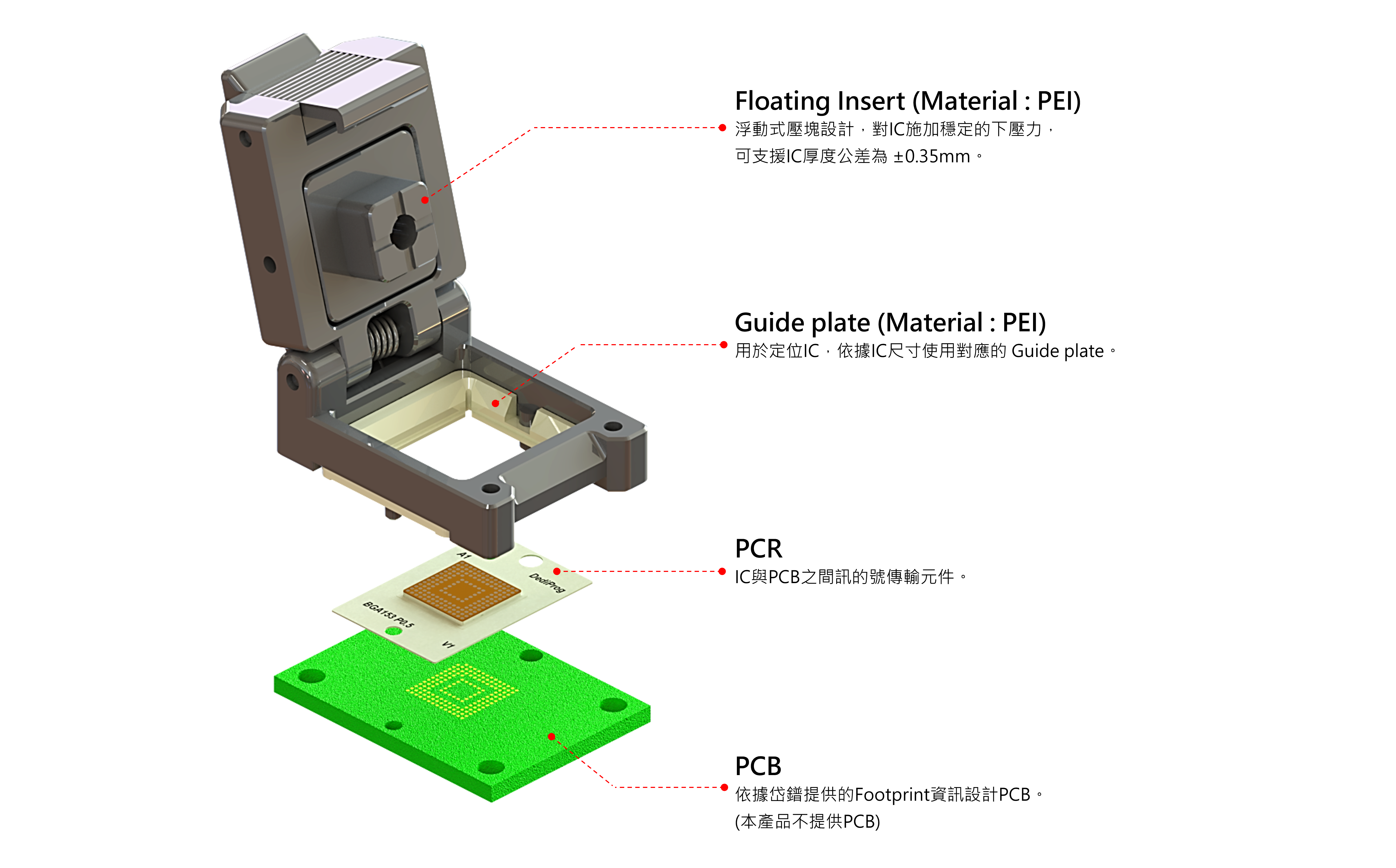

產品結構 |
 |

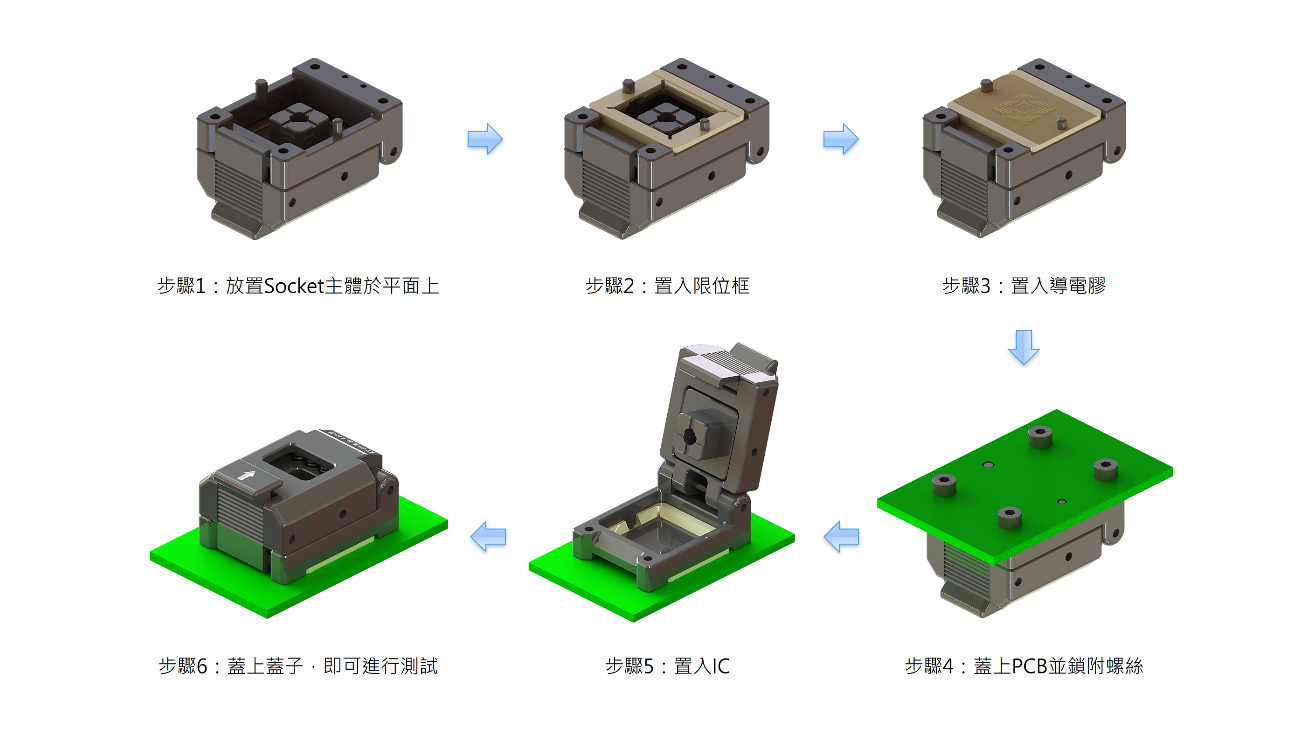

組件安裝步驟 |
 |
